水入电石式乙炔发生器和排水式乙炔发生器的构造与优缺点

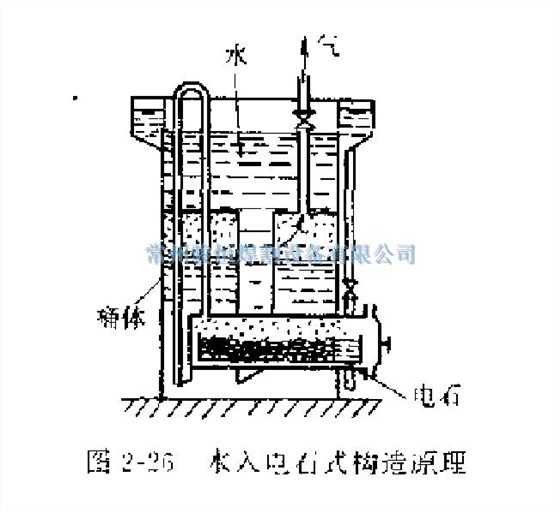

水入电石式乙炔发生器其构造原理如图2-26所示。电石置于发气室下部的固定电石槽内，水从右侧的注入管注入电石槽，于是就产生乙炔。随着产气量的增多，乙炔压力升高，把水面压低，注水管就中止供水。当乙炔因使用而压力下降后，水又重新由注水管进入电石槽，再次产生乙炔。

1.优点： 结构简单；使用方便；各种块度的电石都可使用；产气量和乙炔压力都较稳定；因水量少，泥灰也少。

2.缺点： 因注水量有一定限制，电石反映不完全，利用率低；反应区的乙炔有可能发生过热。

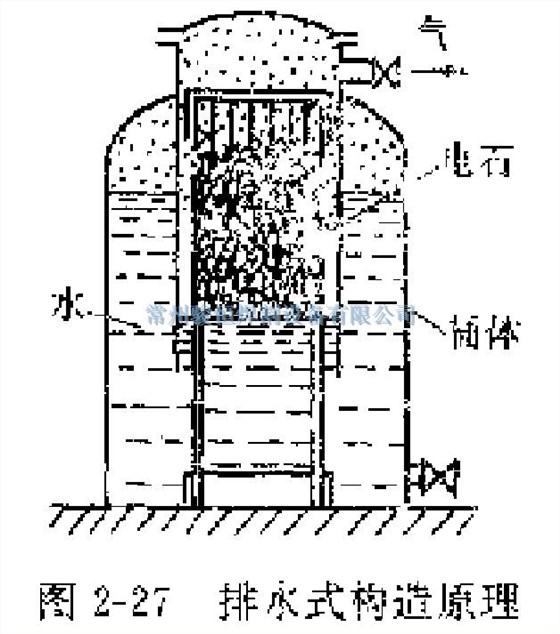

排水式乙炔发生器其构造原理如图2-27所示。电石装在发气室上部栅筐内，水从筐下部与电石接触并产生乙炔。当乙炔压力升高时，就把水面往下压，使水与电石的接触减少或使之脱离接触。随着乙炔的使用其压力下降，水位重又上升，与电石接触量增加或重新接触，于是发气量增加。

1.优点：结构简单，使用方便。

2.缺点：因水被排除后，仍有部分残留水与电石起反应，会使乙炔过热。
